汽车音响改装从入门到精通(第六课):电学基本知识(上)

时间:2021-07-13

欢迎大家继续收看涵谷车改的专题课程汽车音响改装从入门到精通,今天为各位带来第六节课——电学基本知识(上)




电学基本知识


课程内容:

一、电流的分类

二、基本电学单位

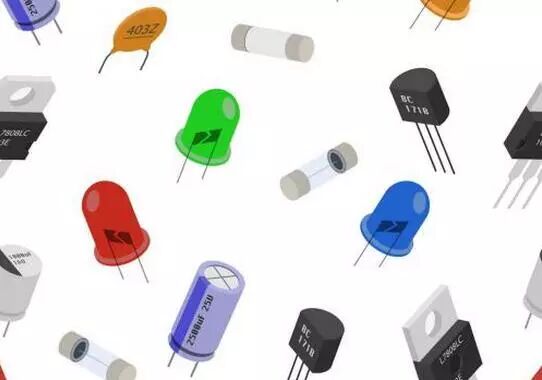

三、基本电子原件

四、汽车音响


一、电流的分类:

(一)交流电:大小和方向都随时间做周期性变化的电流。交流电的特性与交流发电机的工作方式相关,现代发电厂生产的电能都是交流电,家庭用电和工业动力用电也都是交流电。

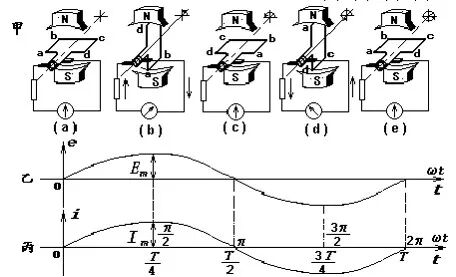

交流电

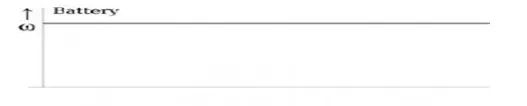

(二)直流电:方向和大小都恒定不变的电流

直流电


直流与交流区别:

直流电的优点主要在输电方面:

输送相同功率时,直流输电所用线材仅为交流输电的2/3~l/2

在电缆输电线路中,直流输电没有电容电流产生,而交流输电线路存在电容电流,引起损耗。

直流输电时,其两侧交流系统不需同步运行,而交流输电必须同步运行。

直流输电发生故障的损失比交流输电小。


直流与交流区别:

交流电的优点主要表现在发电和配电方面:利用建立在电磁感应原理基础上的交流发电机可以很经济方便地把机械能(水流能、风能……)、化学能(石油、天然气……)等其他形式的能转化为电能;

交流电源和交流变电站与同功率的直流电源和直流换流站相比,造价大为低廉;

交流电可以方便地通过变压器升压和降压,这给配送电能带来极大的方便。这是交流电与直流电相比所具有的独特优势。

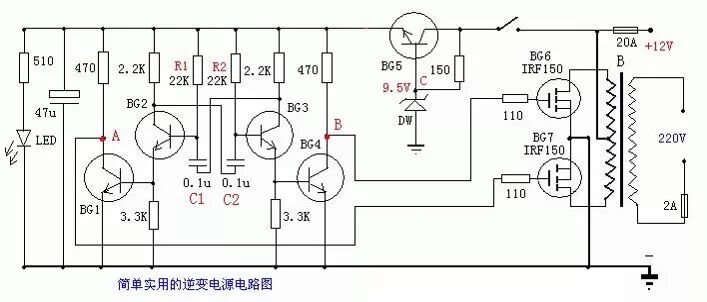

变压与变流

家用电器一般会使用交流电;便携式电器一般会使用直流电

在特殊场合下需要将两种电流形式进行转换

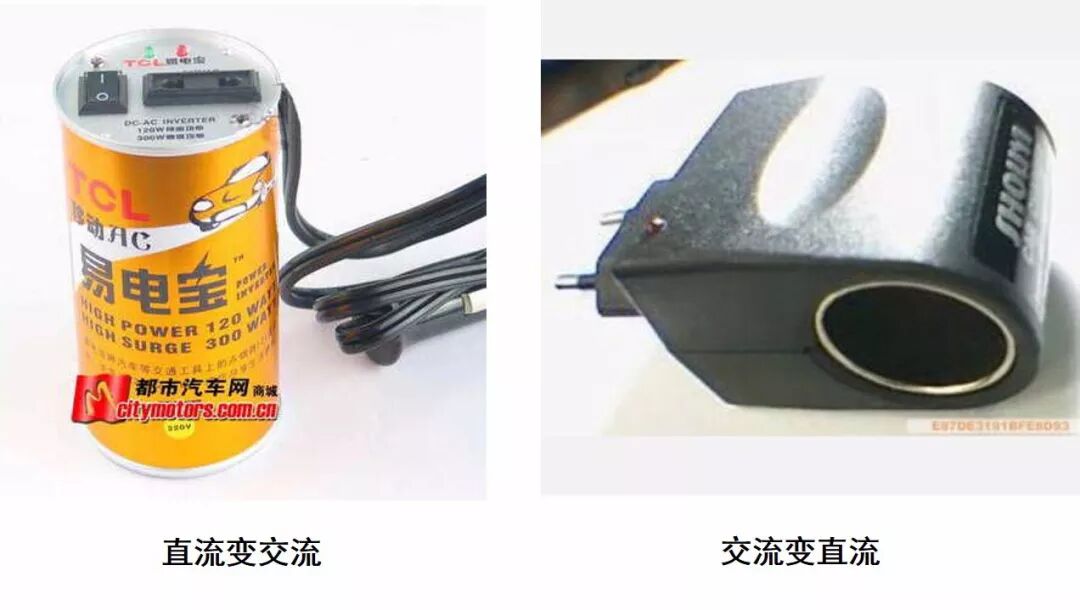

直流交流

交流直流




二、基本电学单位

(一)电压 (U)

(二)电流(I)

(三)电阻 (R)

(四)阻抗 (Z)

(五)功率(P)


(一)电压(Voltage)

        电场中两点间的电动势差值叫做电势差,又叫做电压.

        单位:伏特(Volt)

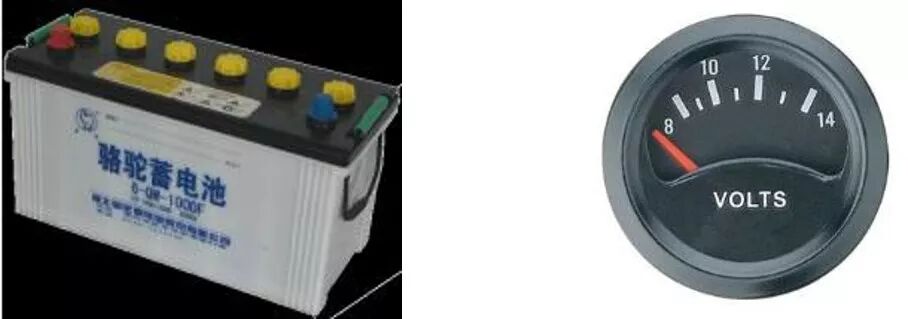

普通轿车的电压是12V,也有24V的 有些大功率的比如卡车,是48V 。

         汽车电压对机器的影响,电压过低(低于正常电压10%易造成启动困难,甚至不能正常工作。

         汽车电压长时间过高高于正常电压15%易使机器上的电器件,如开关、点火塞、电机等使用寿命缩短,充电电流过大,损伤电瓶(蓄电池) 。



(二)电流(Current)

         衡量单位时间内通过回路某一点电子数量的标准

         单位:安培(A)

         汽车启动电流5-10A

         高于50mA电流对人体有害



(三)电阻(Resistance)

    导体对电流的阻碍作用称为电阻

    电阻单位:欧姆(Ω)

         是所有电子电路中使用最多的元件;电阻的主要物理特征是变电能为热能,也可说它是一个耗能元件,电流经过它就产生热能。电阻在电路中通常起分压、分流的作用。对信号来说,交流与直流信号都可以通过电阻



(四)阻抗(Impedance)

         在交流电的领域中则除了电阻会阻碍电流以外,电容及电感也会阻碍电流的流动,这种作用就称之为电抗,意即抵抗电流的作用:电容-容抗;电感-感抗 ;

         在直流电中,物体对电流阻碍的作用叫做电阻

         对交流电所起的阻碍作用叫做阻抗

         感抗与容抗 :Xc = 1/(ω×C);XL=2ωL  ;ω=2πf;Xc-容抗值;XL-电感值;

        欧姆 ω---------角频率;π---------3.14;f---------频率,对工频是50HZ;

        C---------电容值 法拉


         家用音响产品大都为6欧姆、8欧姆或16欧姆

         汽车音响产品一般为2欧姆、4欧姆或8欧姆

         功放与喇叭的阻抗匹配,机器有最佳的工作状态

         注意:

         喇叭阻抗和交流电的频率有关系,频率愈高则容抗愈小感抗愈大,频率愈低则容抗愈大感抗愈小。

         喇叭的阻抗是随着频率高低的不同而变动的,喇叭规格中所标示的通常是一个大略的平均值。

         阻抗越小,喇叭就越容易出声、越容易驱动。


车载扬声器的驱动难易主要由其灵敏度和阻抗特性来决定


输出阻抗:功放输出阻抗测量

设备:信号发生器、示波器,万用表、标准电阻

         1.功放输入端连接50HZ信号源

         2.功放输出端连接电阻R(4欧、6欧)

         3.万用表交流档,测电阻电压(U1)

         4.再将一相同阻值电阻与前一电阻并联,再测电阻电压(U2)


(五)功率

         对功放来说,额定功率一般指能够连续输出的有效值(RMS)功率额定功率;是指功放在不失真的情况下,连续工作8小时以上不发生损坏的功率。这个功率标称具有实际使用价值.




以上就是就是今天课程——《汽车音响改装从入门到精通》电学基本知识(上)的全部内容。下节课将继续为各位带来电学基本知识(下),欢迎大家准时收看。
