音响电源布线-搭配规格标准

【引擎舱布线

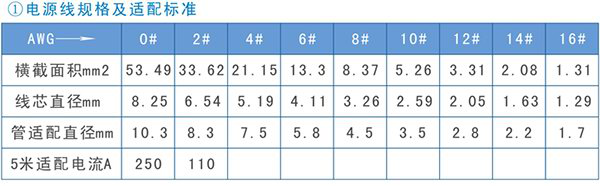

值得注意的是电容及多向式电池等装置均被视为音响电源布线的一部分。若电容的电源线直接与功放机电源输入端相连接时,或者是与保险丝座上分线孔相连时,这一条连接至电容器的电源线长度不得超过60公分。电源线的最小尺寸应根据表1的最小规格进行改装。例如:150安的电流,电源线要求1m长,则最小的线径应为35平方毫米。

【车内布线】

在改装前,必须计算线材的大小是否适用于12V电压,以及是否具备良好的接地性。

线缆的尺寸选择计算公式:首先确定功放4欧姆负载时RMS(额定)输出功率;把确定的功率全部加在一起;RMS总输出功率[各声道相加]乘以2;所得结果就是以W为单位的总输出功率;总输出功率除以13(车辆供电的电平均电压值);得到的结果就是以安培为单位的功放电流值;最后就可根据安装线的长度与电流之间的关系,按表中电源线计算表中查出正确的线径。

【电源线的正确保险】

 从电池正极延伸至车内音响系统的电缆线,必须在通过引擎室防火墙前的15cm以内长度加装一个保险丝。

保险丝规格标准请阅“表2”。

 注意:整个系统所有保险丝电流承受值总和不能超过电池最高电流的50%。电容不需使用保险丝。

【线材布线】

音响电缆线应该正确保护,并避免与会产生高温的组件或具有破坏性的,如:汽车自身的电缆.电动马达、汽车控制电脑.排气管或风扇等接触。音响电缆做到每隔一定距离(如30cm)捆扎固定,并且布线方式应达到整洁有序的要求(包括喇叭线,RCA音频线)。所有线材的接头须经过适当的处理,如果线材是处在潮湿的环境里,在线材的尾端应该做好防潮措施免受腐蚀,此外,所有+12V的表面应该用不导电的护体覆盖。

 电池的正极应该加装一个保护层来防止短路,如果连接到发电机的电缆线曾经改装,这条电缆线也应该做好防止短路的保护措施。

线材布线的正确保护措施: 所有穿越金属板之间的线材在穿孔处要使用扣眼和或胶套保护,这也包括布置在车门板的喇叭线,线材应该尽量避开具破坏性的环境(如强烈的机械振动、磨损等)。

车内线材隐藏良好:所有安装在车内的线材应该隐藏良好,特别是仪表台下方及穿入车门的线材都不应有线材暴露在外。

【工艺】

整个布线工艺应美观,对于特别的位置,如上所述需注意的地方,都应记录在案,方便给客户以及以后的维修等以正确的指引。
