汽车音响改装从入门到精通(第七课):电学基本知识(下)

时间:2021-07-14

欢迎大家继续收看涵谷车改的专题课程汽车音响改装从入门到精通,今天为各位同学带来第七节课——电学基本知识(下)

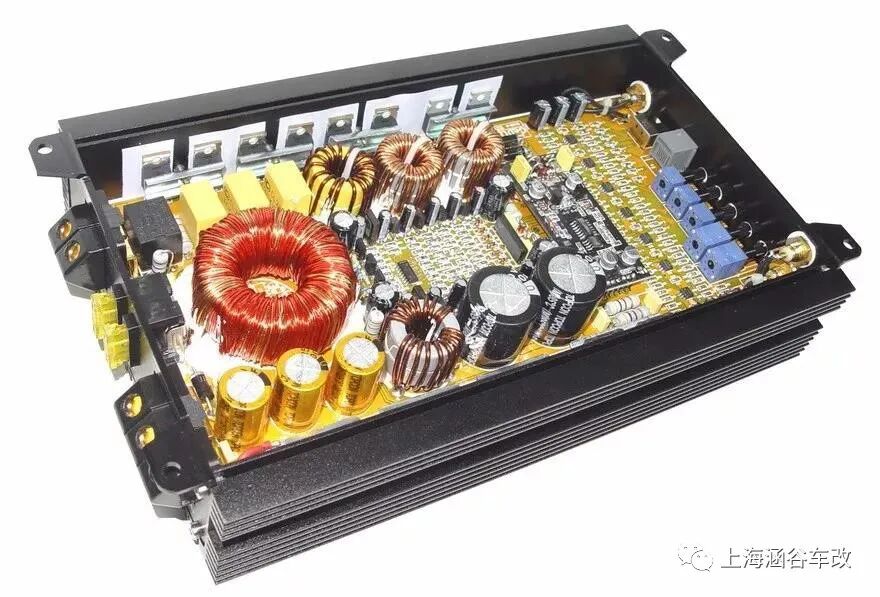

基本电子原件


      电子元件是组成电子产品的基础,了解常用的电子元件的种类、结构、性能并能正确选用是学习、掌握电子技术的基本。常用的电子元件有:

(一)电阻器

(二)电位器

(三)电容器

(四)变压器

(五)半导体器件

(六)电感

(七)继电器


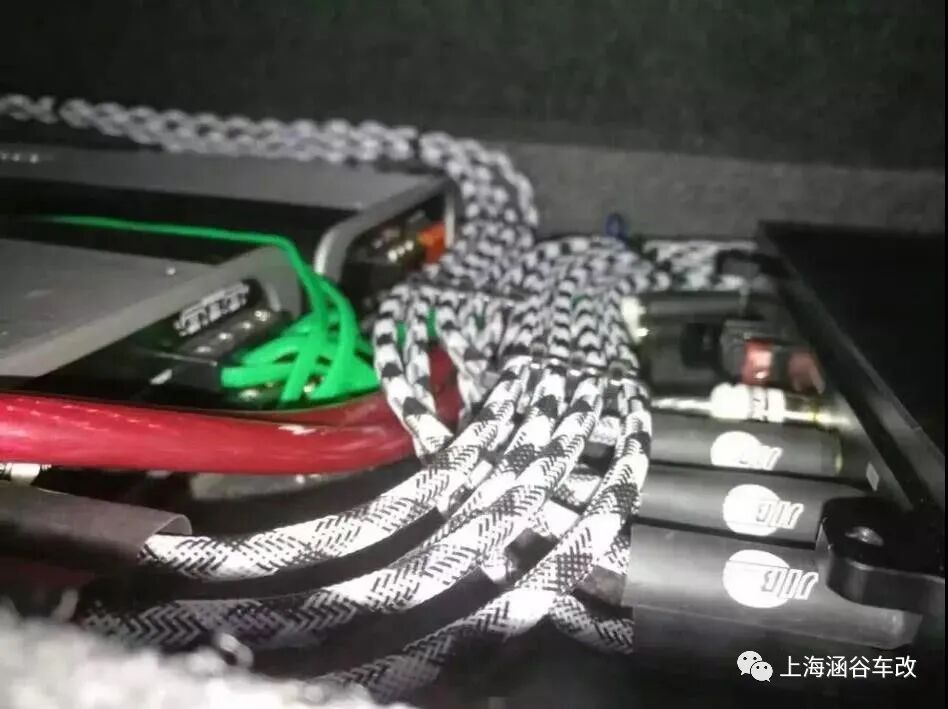

      音响音质的发挥有赖于优质的器材,如线材、电容、电阻等。选择音响器材很重要。




(一)电阻器

对电流有阻碍作用的导体,称作电阻器,用符号R表示

在电路中常用来做分压、限流等。

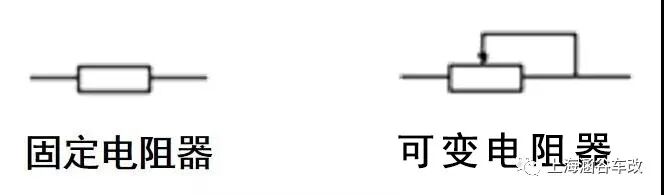

电阻器可分为固定电阻器和可变电阻器两大类。其电路符号分别为:

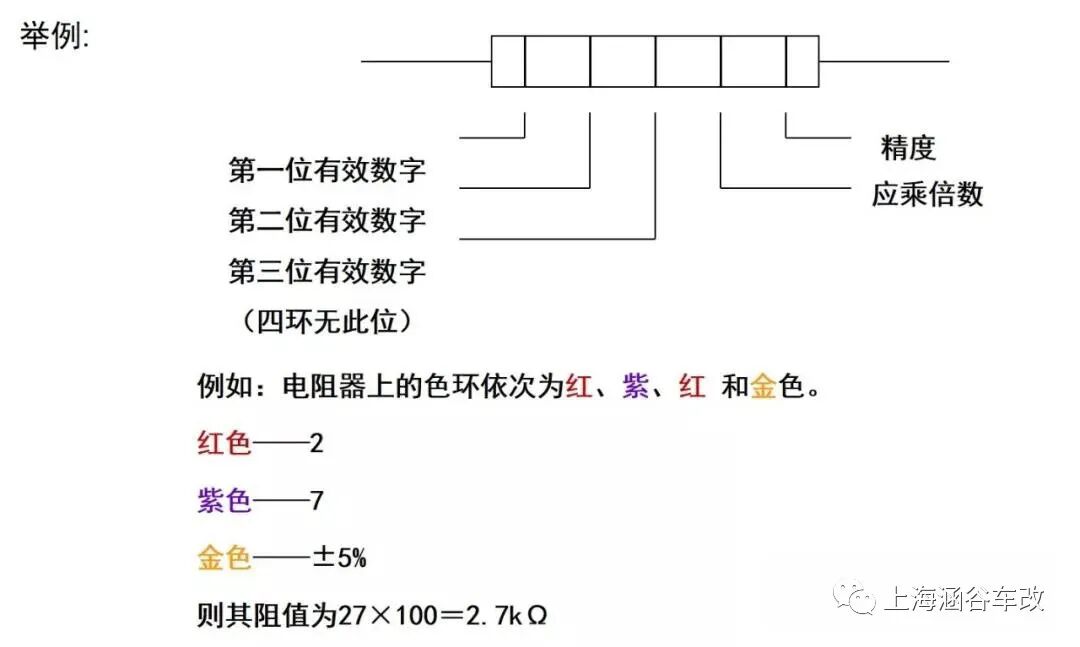

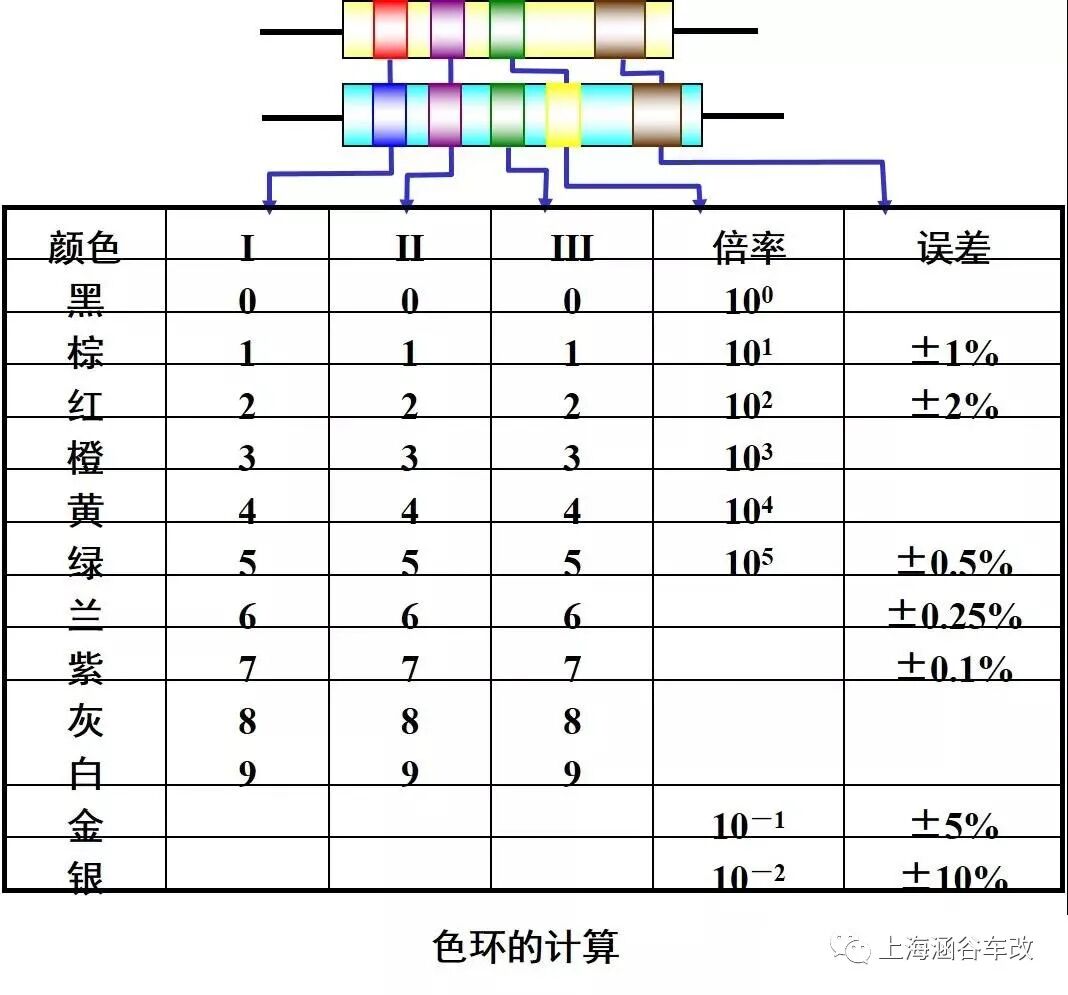

电阻阻值识别与计算

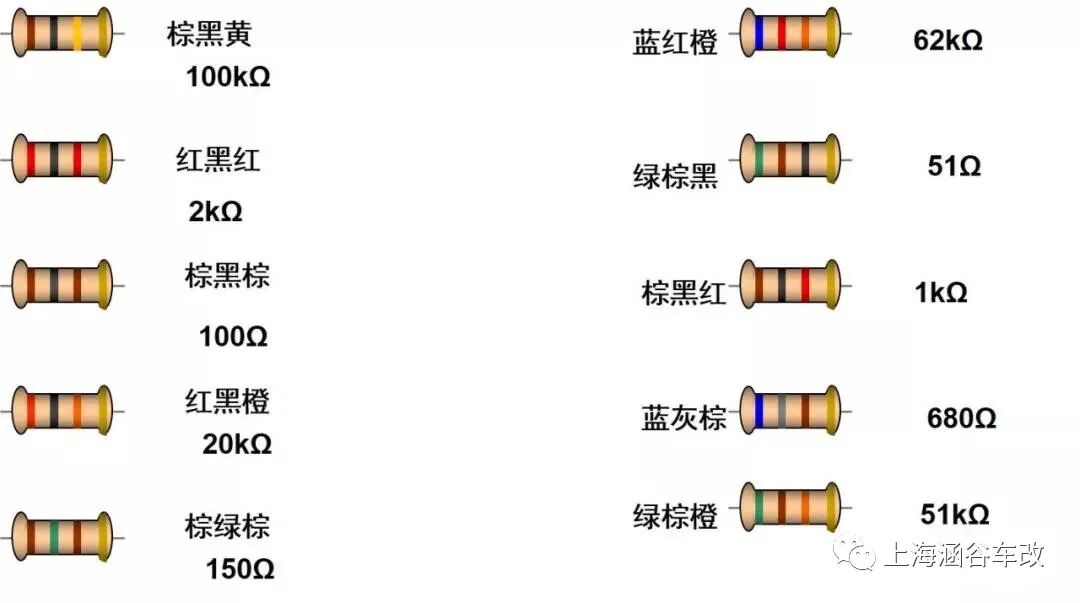

      色环电阻,是在电阻封装上(即电阻表面)涂上一定颜色的色环,来代表这个电阻的阻值。色环实际上是早期为了帮助人们分辨不同阻值而设定的标准。

      色环电阻现在应用还是很广泛的,如家用电器、电子仪表、电子设备中常常可以见到。但由于色环电阻比较大,不适合现代高度集成的性能要求。







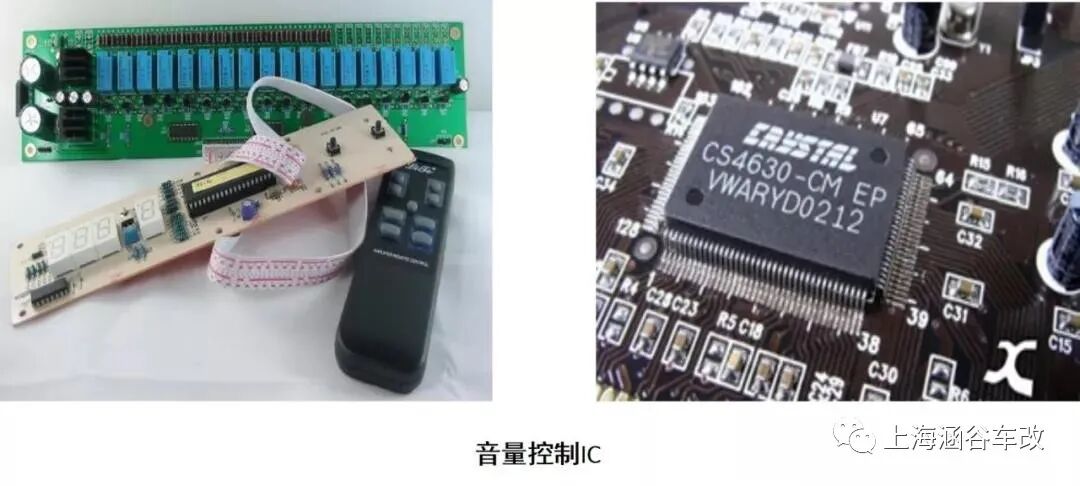

 (二)电位器

      电位器是一个电阻体和一个转动或滑动系统组成的阻值可变的可变电阻。主要作用是用来分压、分流等。

      电位器分为多种,我们所使用的是带开关型电位器。用于控制电源开关和调节音量。

外形图为:





(三)电容器

电容器是一种储能元件;

作用:调谐、滤波、隔直、耦合、旁路、延时;


调谐:对与频率相关的电路进行频率校调,比如手机、收音机、电视机;

滤波:将整流以后的脉状波变为接近直流的平滑波,或将纹波及干扰波虑除;

隔直:作用是阻止直流而让交流通过;

充电和放电是电容器的基本功能


如何检测电容器

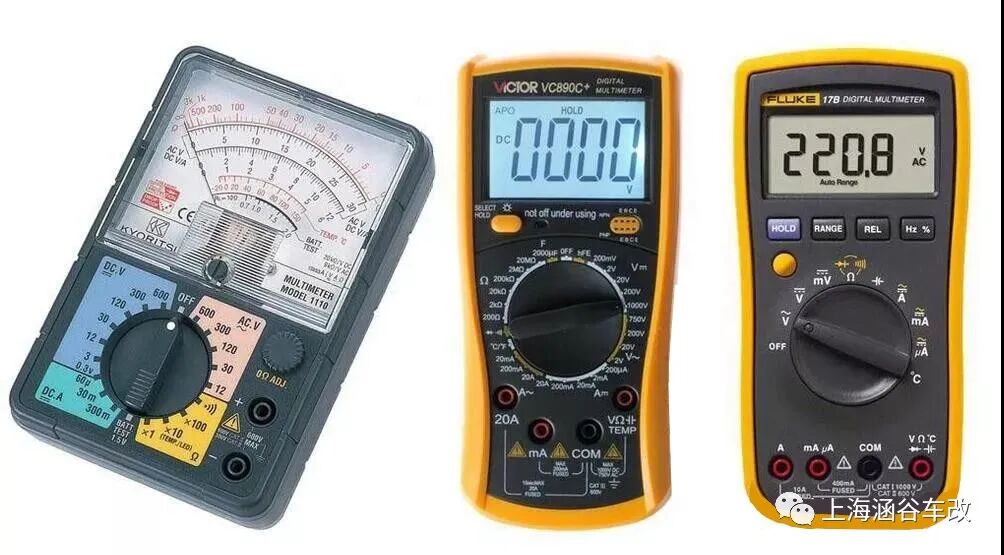

可选用万用表的R×10、R×100、R×1K挡进行测试判断;

红、黑表笔分别接电容器的负极(每次测试前,需将电容器放电),由表针的偏摆来判断电容器质量;

若表针迅速向右摆起,然后慢慢向左退回原位,一般来说电容器是好的。

如果表针摆起后不再回转,说明电容器已经击穿。

如果表针摆起后逐渐退回到某一位置停位,则说明电容器已经漏电。

如果表针摆不起来,说明电容器电解质已经干涸推失去容量。

以上方法只供大概判断电容器的好坏。



电容标称值计算

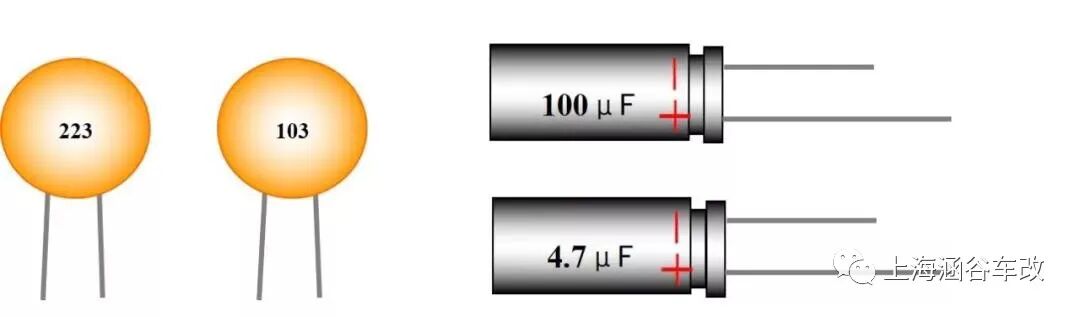

      三位数字的前两位数字为标称容量的有效数字,第三位数字表示有效数字后面零的个数,它们的单位都是pF。如:102表示标称容量为1000pF,可换算成0.001uF。



      单位换算电容代号:C电容单位:法拉,F毫法(mF)、微法(μF)、纳法(nF)和皮法(pF),换算关系是:1 F= 1000 mF=1000000μF1μF= 1000 nF= 1000000 pF


电容器运用

      我们看到市售的整流电源在拔下插头后,上面的发光二极管还会继续亮一会儿,然后逐渐熄灭,就是因为里面的电容事先存储了电能,然后释放。

      一般低质的电源由于厂家出于节约成本考虑使用了较小容量的滤波电容,造成耳机中有嗡嗡声。这时可以在电源两端并接上一个较大容量的电解电容(1000μF,注意连接的方向),一般可以改善效果。

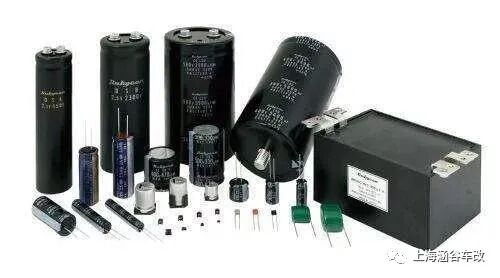

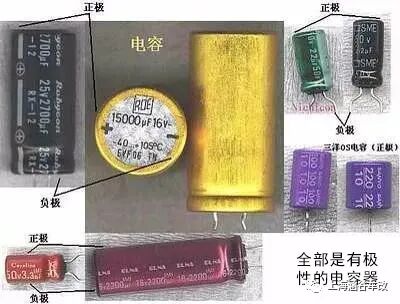

电容分类

      电容分为云母电容、涤纶电容、铝电解电容、瓷介电容、纸介电容和钽电解电容等。

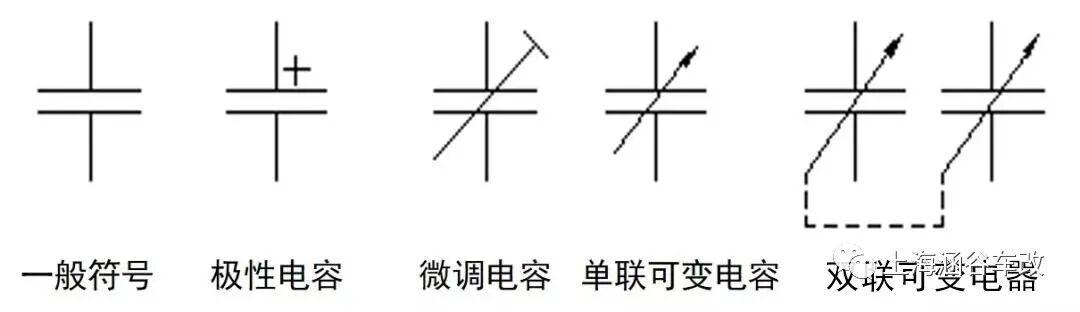

其电路符号为:

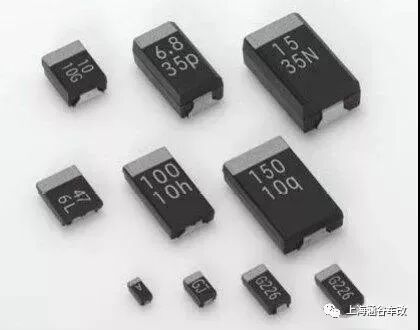

      钽原料稀缺,钽电容价格昂贵,1-2美元一颗,在军事通讯,航天等领域应用。


什么是汽车音响电容?

     汽车音响电容是指用于汽车音响辅助电路的电解电容器,是高档汽车音响中CD机、DVD机和高档功率放大器用以提高音频还原质量的辅助元件。

     大容量电容器的储能作用可以保证在播放每一个峰值的音频提供持续的电流,使输出的音频更完美,同时减轻了电源线在峰值电流时的负荷,降低发热量,延长电池的寿命。


为什么要加装汽车专用电容?

1、 减少机头和功放由于电源不良带来的噪音。

2.、播放大动态节目源时,减小由于突然电压降低时带来的放大器非线性失真。

3、 由于减小了信号的损失,有效地提高音质水平。

4、保护原车电瓶系统。

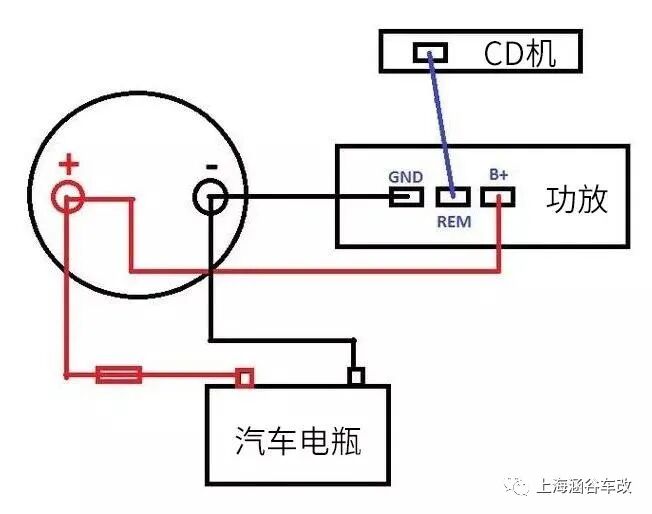

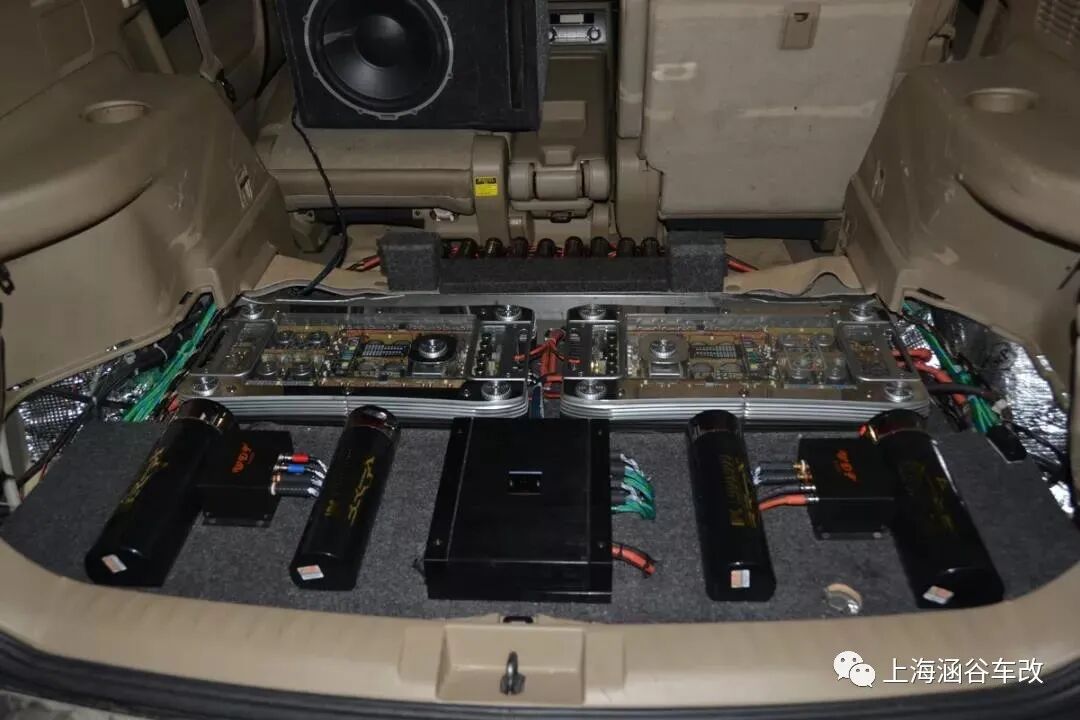

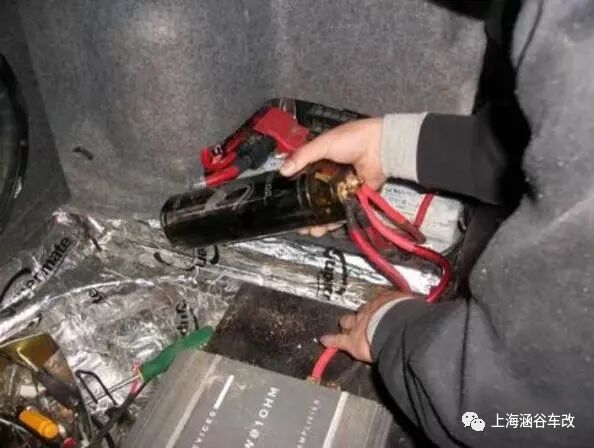

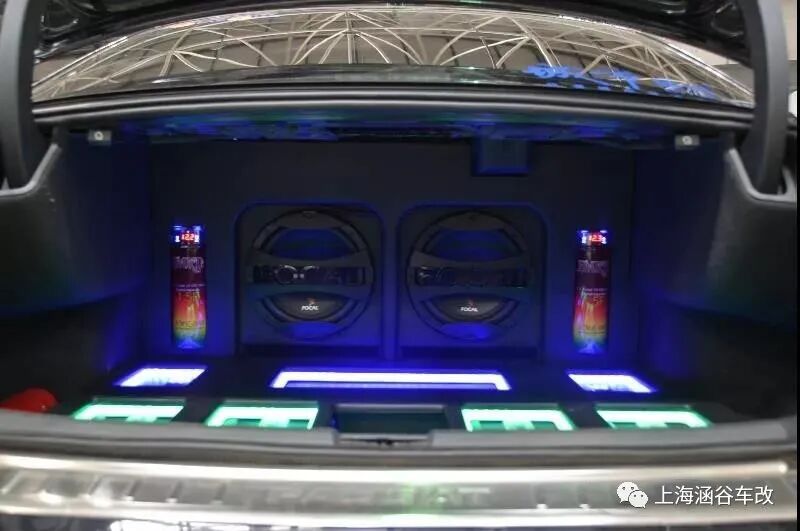

汽车电容的安装

1、电容器串联一只保险管,以防电路故障。

2、电容器安装位置应尽量接近音响机头或功率放大器。

3、必须使用短、粗的电源线连接,电源线端头应进行涮锡处理。

4、如有需要,用小法拉电容并为大容量电容,可减小其等效内阻。



电容的选购

      ******输出功率为500W、600W时,至少需要0.5F-1F容量电容,才能确保理想的供电效率。

选择的电容容量越大其稳定性越好,但价格也会越高。

一般来说,加装低音箱的汽车音响系统一般都建议添加电容器。



影响电容价格因素:

电容容量、材料、外壳、内部的填充材料、电路板制作工艺、美观程度。

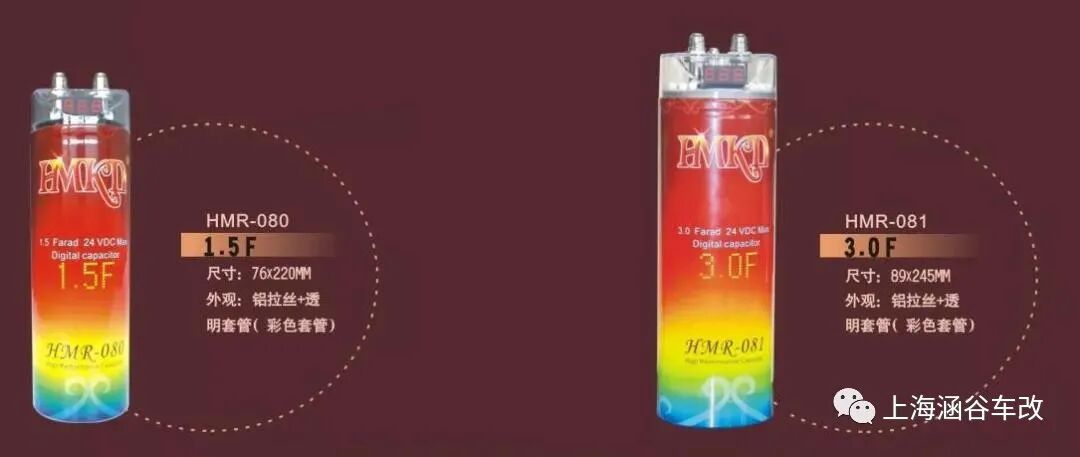

汽车电容容量:电容容量1.5F、2F较多;

材料:内部材料:锂铝等电解电容

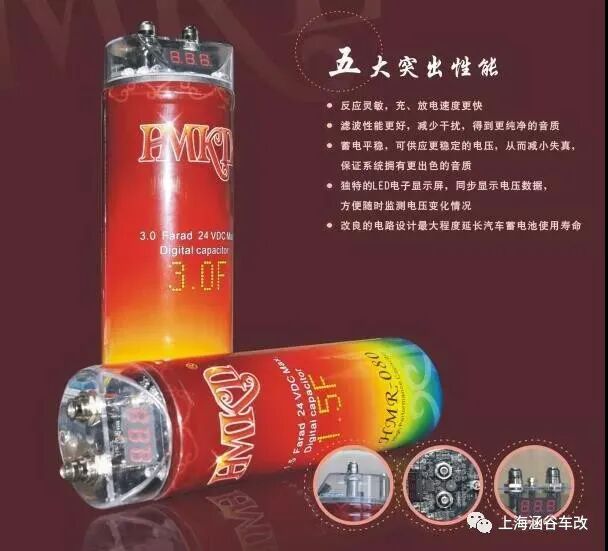

          外部材质:电容器的正负极采用镀金接线端子,令电源的传输更为畅顺 工艺:


发电机、电瓶、电容

      当功放高负荷运作时,瞬时电流量很大,发电机和电瓶的响应时间很短,而电容具有充放电速度快的特点;

      电容:瞬间爆发力,在音响系统表现峰值功率时(重低音),短时只能发动一次,可并联若干颗。

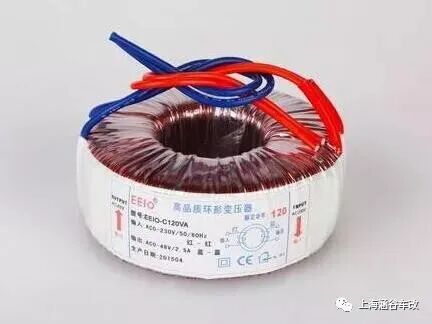

(四)变压器

      变压器其主要功能是变换电压、电流、和阻抗,还可使电源和负载之间进行隔离等。常用的变压器有电源变压器、输入和输出变压器以及中频变压器。





(五)半导体器件

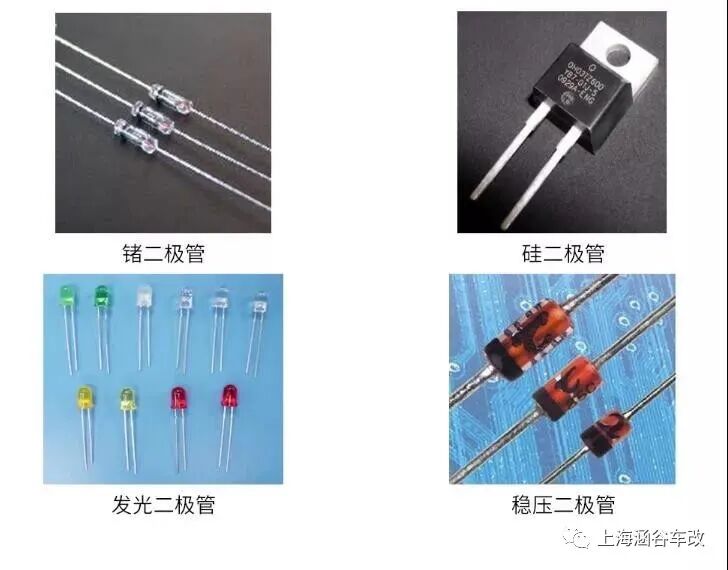

二极管

     只往一个方向传送电流的电子零件,是由一个PN结加上电极引线和密封壳做成的器件。

特性:单向导电性、反向击穿特性、电容效应、光电效应

作用:整流、开关、检波、稳压、光电转换和电光转换

按材料分类:锗材料二极管、硅材料二极管

应用:整流二极管 利用二极管单向导电性,可以把方向交替变化的交流电变换成单一方向的脉冲直流电。

检波二极管:在收音机中起检波作用。

发光二极管:在电路及仪器中作为指示灯,或者组成文字或数字显示。

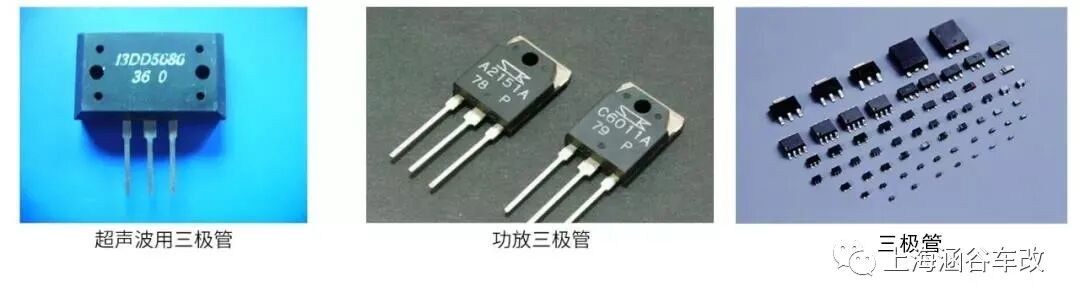

三极管

     三极管,晶体三极管是一种电流控制电流的半导体器件,其作用是把微弱信号放大成辐值较大的电信号。

作用:(1)放大(2)开关

按材质分:硅管,锗管

按结构分:NPN,PNP

按功能分:开关管、功率管、达林顿管

按功率分:小功率管、中功率管、大功率管

按工作频率分:低频管、高频管、超频

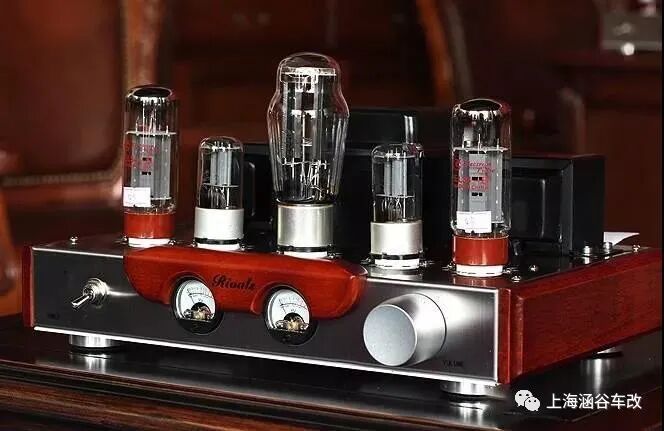

电子管

声音阴柔见长

高音较平滑

空气感十足

声染色效果优越,

声音柔和、温暖、甜美

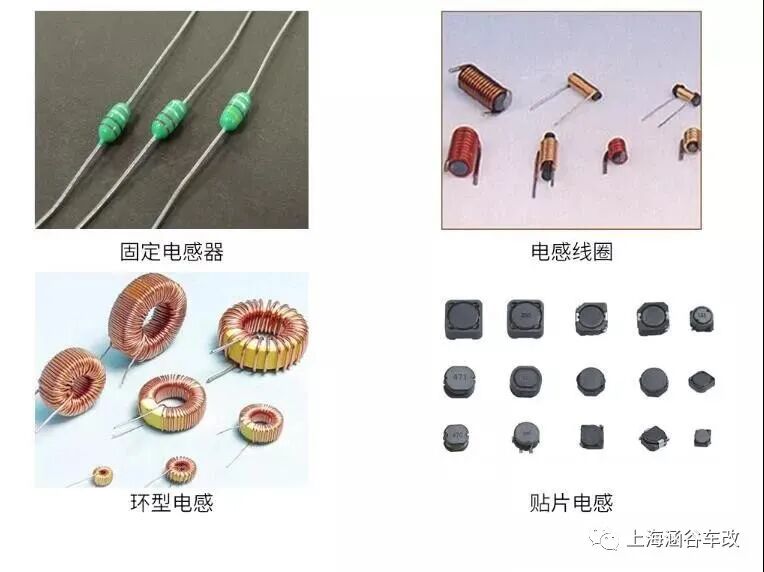

(六)电感

储能元件,把电能转变为磁场能,并在磁场中储存能量。电感器用符号L表示。

基本单位:亨利(H),常用毫亨(mH)为单位

作用:滤波、输出轭流、微波消除、特性补偿、直流交流互换

特性:电容-阻止直流电,通过交流电

电感-阻止交流电,通过直流电

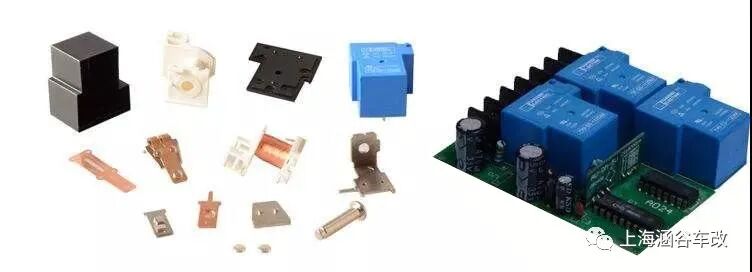

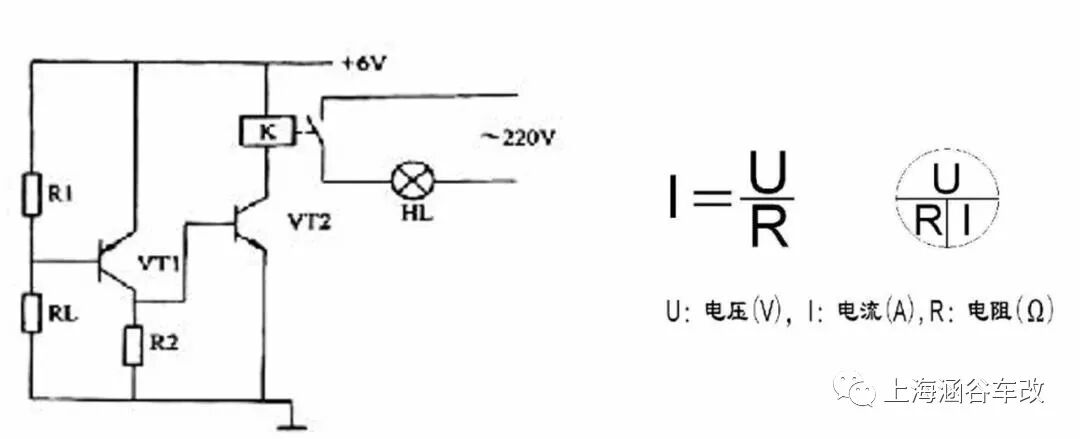

(七)继电器

      继电器具有隔离功能的自动开关元件,有控制系统(又称输入回路)和被控制系统(又称输出回路),通常应用于自动控制电路中。

作用:自动开关,用较小的电流去控制较大电流,自动调节、安全保护、转换电路。



      广泛应用于遥控、遥测、通讯、自动控制、机电一体化及电力电子设备中,是最重要的控制元件之一。




      以上就是《汽车音响改装从入门到精通》电学基本知识的全部内容。下节课将为各位带来新的篇章——音响组成及搭配,欢迎大家准时收看。
