欢迎大家继续收看上海涵谷车改的专题课程《汽车音响改装从入门到精通》，今天为各位同学带来第十四节课——汽车音响安装施工（2）主机安装与调试。

---

| 汽车音响主机安装与调试

目录

汽车音响主机介绍与分类

知名品牌主机介绍

主机面板功能介绍

主机连接线介绍

常见主机连接故障与排除

|（一）、汽车音响主机介绍与分类

汽车CD机：

CD机实际上就是我们在日常生活中常说的CD播放器，也有人把它称之为激光唱机或是镭射唱机。它是一种用微电脑控制的智能化高保真立体声音响设备，采用了先进的激光技术、数码技术、计算机技术和各种新型元器件，具有高密度记录、放音时间长（达60～75分钟）、操作简便、选曲快速等优点。它能逼真地重放录制的内容，层次分明，有临场感。

目前市场上销售的汽车CD机按CD盘的数量可分为，单盘、三盘、六盘、八盘、十盘、十二盘等几种。

汽车CD机的种类：

单盘：一般价格较低容易安装，但没有卡座（磁带），CD盘在进出仓时易划伤，减震较差（高档机除外），必须用手换盘（CD盘易赃污），输出功率小；

三盘和高档单盘机：价格较高，也没有卡座（磁带）功能，可切换碟片，音质较好；

多盘机：******的好处就是装盘多存储量大，直接用主机控制换盘方便不易赃污，减震效果好，而且主机比单盘机多卡座（磁带）功能。

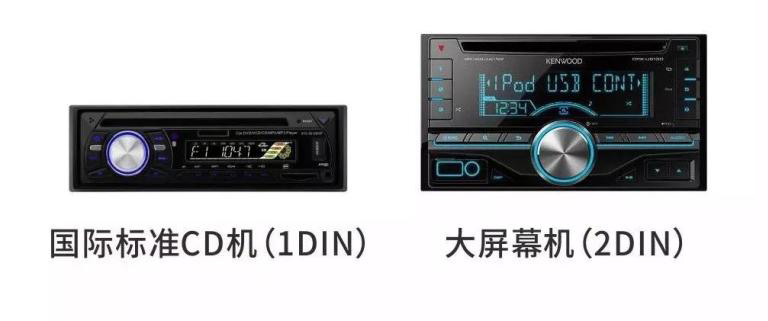

按规格分类有两种：

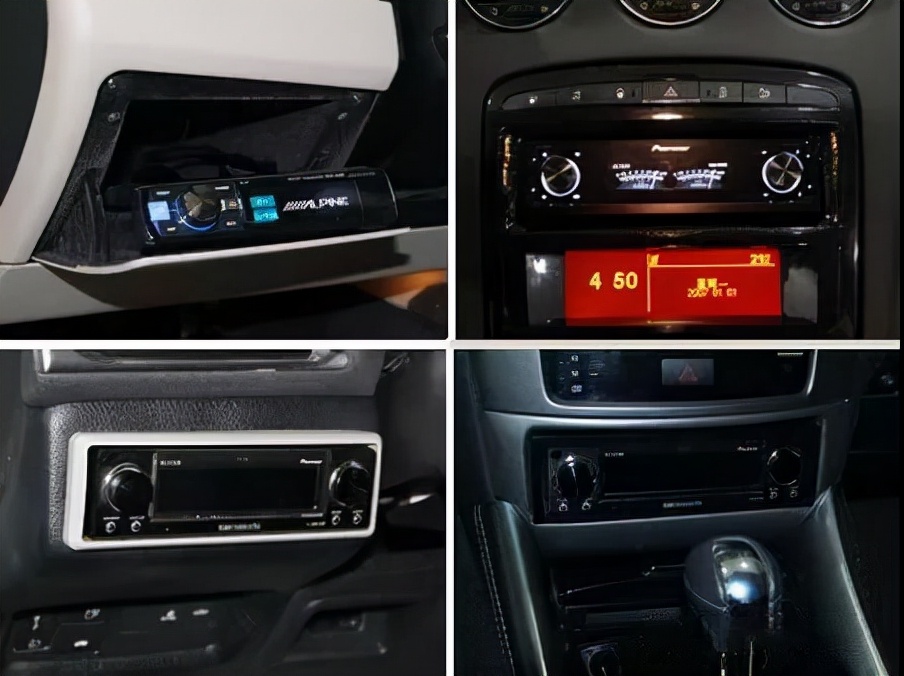

1）、国际标准：标准尺寸为178mm x 50mm ,这个规格被成为1DIN。该规格产品通用性较强，是大部分车载CD的标准规格。是主流的产品。

2）、大屏幕机：俗称2DIN 尺寸为178mm x 100mm，宽度和1DIN一样，高度为他的一倍。该规格的产品多用于日本车上，大部分日本车原装的CD的安装位是这个尺寸。一般说来该产品都比较高档，市场上相对比较少。

车载DVD导航：集娱乐、导航、语音功能于一体的车载影音系统

DVD导航分类：DVD导航专用机

|（二）、知名品牌主机介绍

“来福”美国汽车音响文化的代表

1999年首家汽车音响上市公司

世界汽车音响行业霸主

多年稳居美国中高级汽车音响市场销量冠军

美国汽车音响份额65%，全球汽车音响份额的30%

作为一个知名的音响品牌，屹立半个多世纪而不倒

于1949年成立，美国“麦景图”McIntosh，经历五十多个年头的辉煌岁月

没有别的厂家能像“麦景图”一样，既是真空管的鼻祖，又是电晶体与集成电路的先锋。她缔造了真空管音响的黄金年代，担当音响工业步入电晶体年代的领航者。尤其是功率放大器都以独特优美音色闻名天下。声音以自然为主，平衡度极高，音质纯厚，动态及分析力俱备，持久耐听。

1973年，在美国创立，当时全公司只有两个人

开始是生产家庭音响，后来开始尝试将体积庞大的音箱搬到汽车上，装置于在美国任何地方都可以看到的皮卡车座椅后背部。播放音乐时，整个座椅和音箱迸发出有节奏的震颤，乘着感觉就像有人在踢（kick）自己的后背，”kicker”由比得名。

于1994年在中国北京投资创建的外商独资企业，主要经营范围：包括汽车音响产品及有关零部件、汽车用通信机器及汽车导向系统产品

阿尔派电子（中国）有限公司已于2000年12月取得ISO9001质量体系认证。公司除在上海、大连、广州设有分公司，长春、沈阳、成都设有办事处外，还在中国投资建立了4家独资及合资公司。

目前对车内DVD系统规划最完善的品牌

先锋是影音娱乐及光盘技术的世界先驱，运用先进科技投入家用影音、车用影音以及商业用市场，展现对消费者的热情与娱乐事业的重视。Pioneer起源于1938年，并以扬声器制造与销售为主。

|（三）、主机面板功能介绍

DVD导航主机

一般市面上的DVD导航主机接线都有明确的中文标注，连接非常方便

天派DVD导航通用机

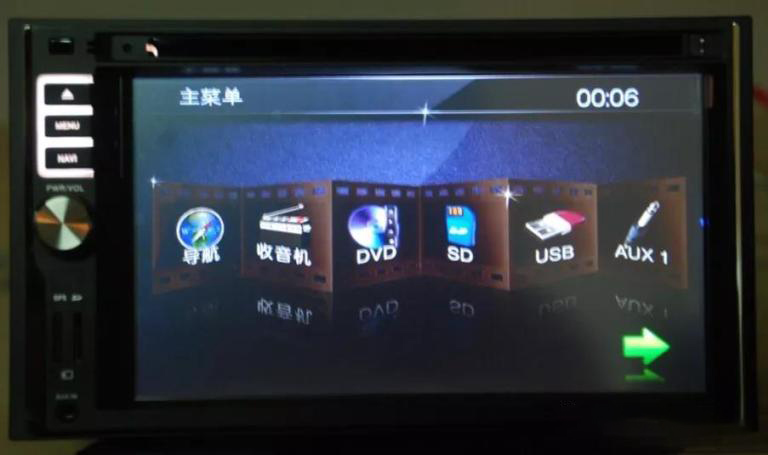

主菜单，有导航、收音机、DVD、SD、USB、AUX1等功能供选择

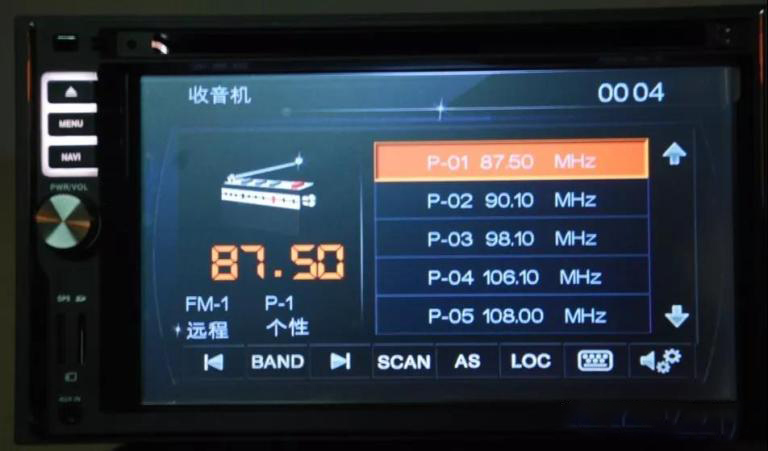

收音机功能界面

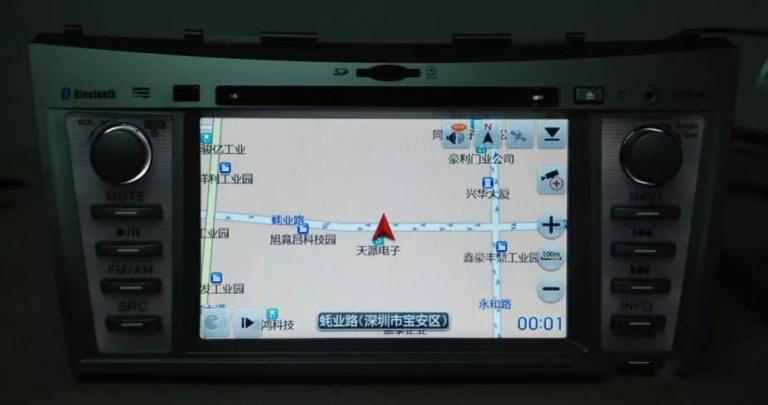

导航功能地图显示界面

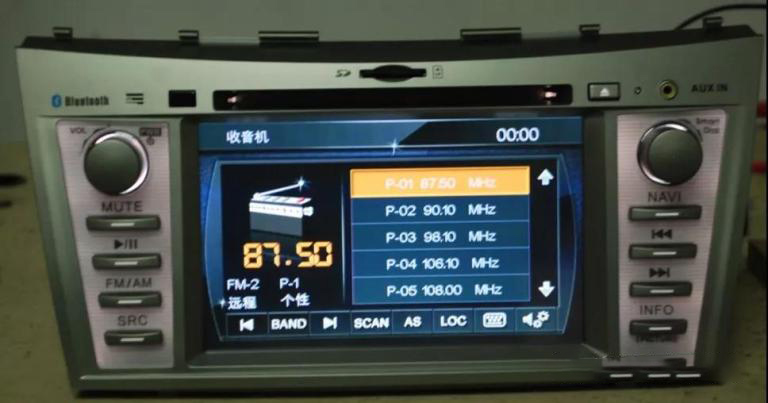

天派凯美瑞DVD导航专用机

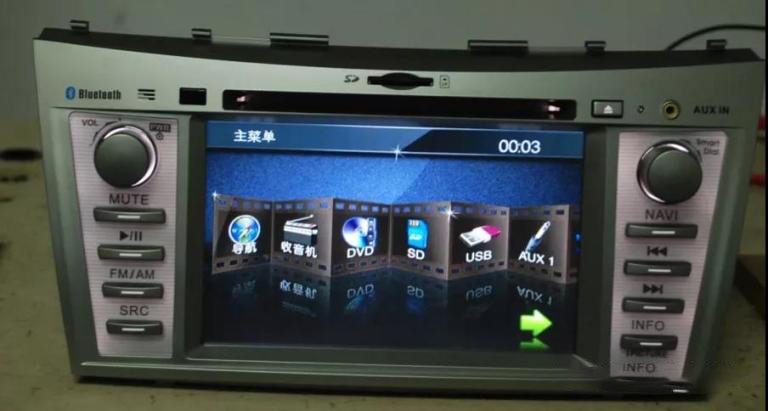

主菜单，有导航、收音机、DVD、SD、USB、AUX1等功能供选择，与通用机相同

收音机功能界面

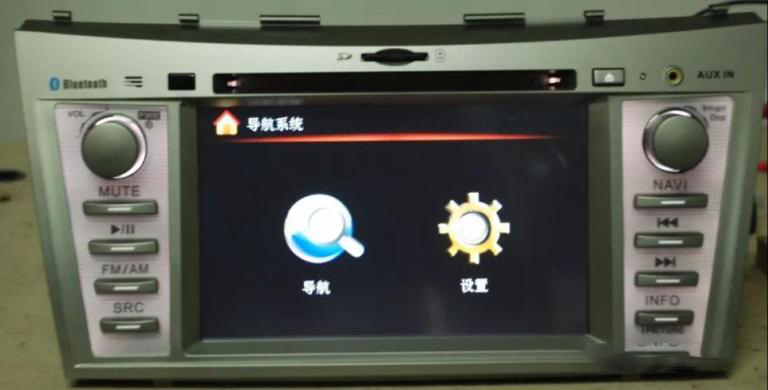

导航功能选择界面

|（四）、主机连接线和功能介绍

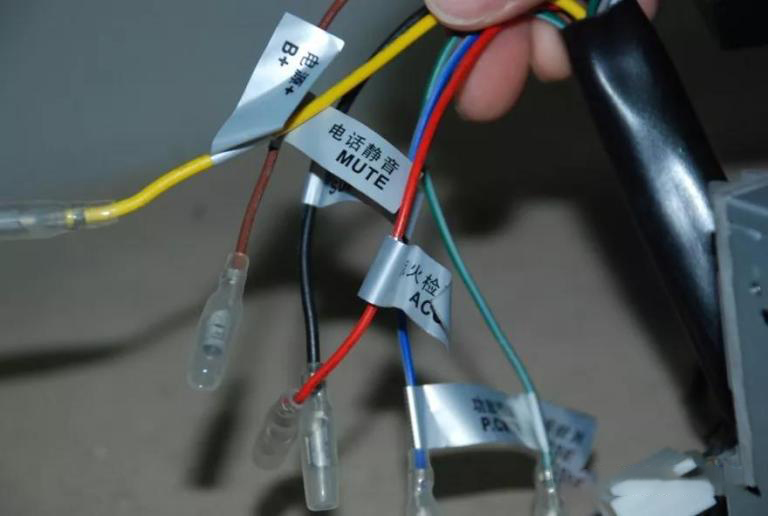

主机线路标注

很多时候，客户只拿来机器，而没有尾线，对于一些没有经验的技术人员来说，很多时候要拆开机器来辨别针脚定义，甚至有些机器板上也没标注，着时就需要专业维修经验的技师才能正确连接电源和扬声器线。

其实，根本就用不着打开机器。我们只需要个万用表就能半分钟轻松查出来针脚的定义了。

数字表最直观，指针的有时会不好辨别。

将红表笔到机壳（也就是地）黑表笔测量，有8个脚会是相同阻值的就是8条扬声器线，另外有一个脚是呈充放电状态的就是+B，剩下的一般就是ACC,和REM,GND了，其实机壳就是GND，所以我们不必要去找它。REM出来到里面的电源供应中间一般都有个二极管，就算接到电源上也没关系，剩下就是ACC。

如果始终不敢确定ACC，还有一种方法，就是连接上+B和机壳的电源后，用一个1K的电阻串于+B依次去连接剩下的端子，也就最多3。4个端子，当能开机时那端子就是ACC。

因为通过电阻后，电流很小了，所以不会烧坏其他的元件，主要是功放块。

熟练后一个没见过的机器也能在1分钟内不开机壳直接找出来电源，ACC,扬声器的连接线。

主机接线：

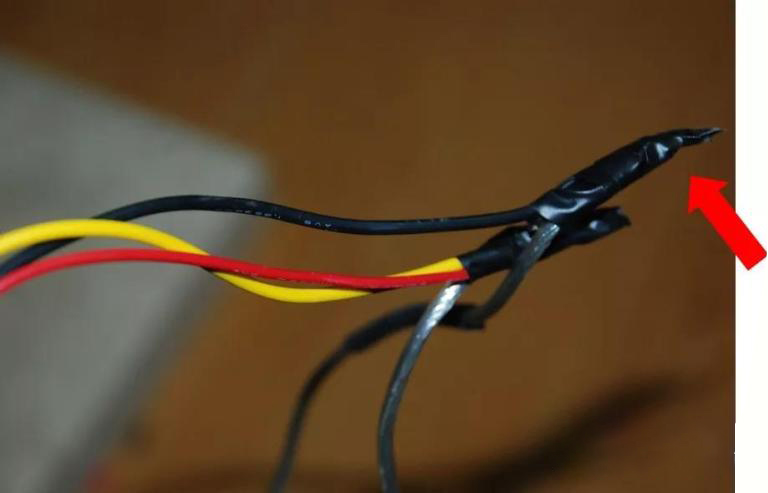

把主机的常电（黄色）、ACC（红色）与变压器正极（+）连接，然后用绝缘胶布密封；

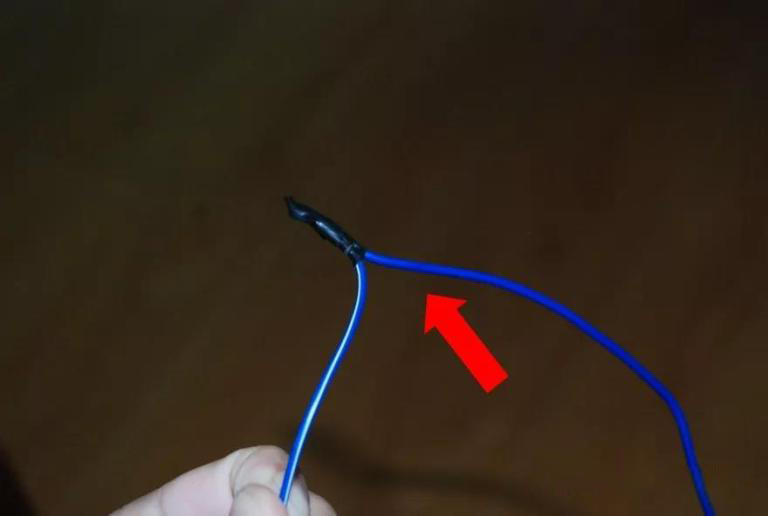

在把两线绕线密封时，要把两线绕接紧密后再用绝缘胶布密封

把主机的GND（黑色）与变压器的负极（-）连接，然后用绝缘胶布进行密封

在把两线绕线密封时，要把两线绕接紧密后再用绝缘胶布密封

在把两线绕线密封时，要把两线绕接紧密后再用绝缘胶布密封

把主机其余的线线口用绝缘胶布进行密封，并扎成一团，保证美观

---

|（五）、常见主机连接故障与排除

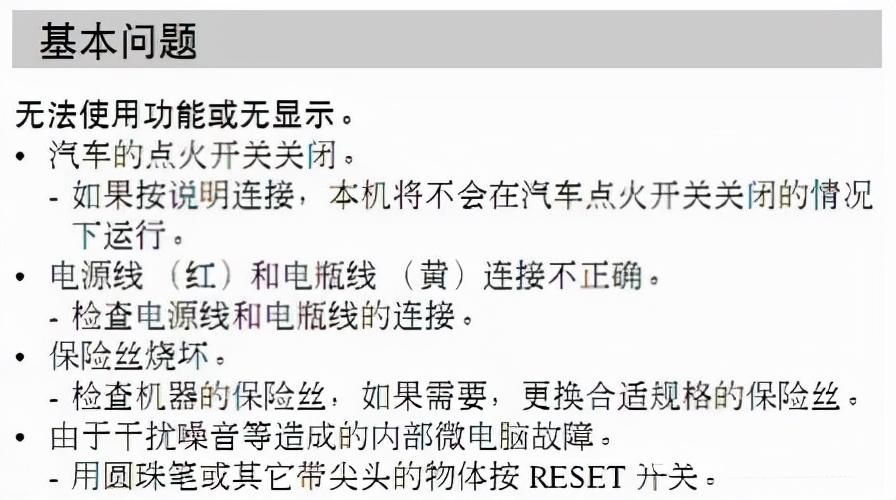

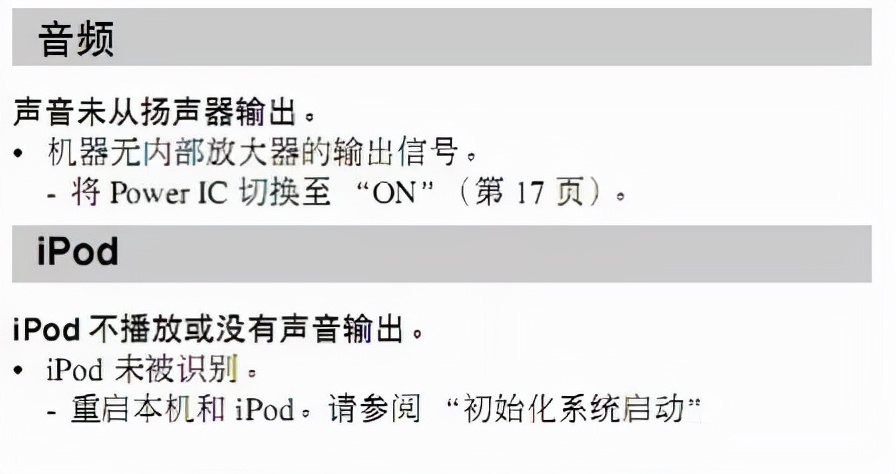

常见基本问题

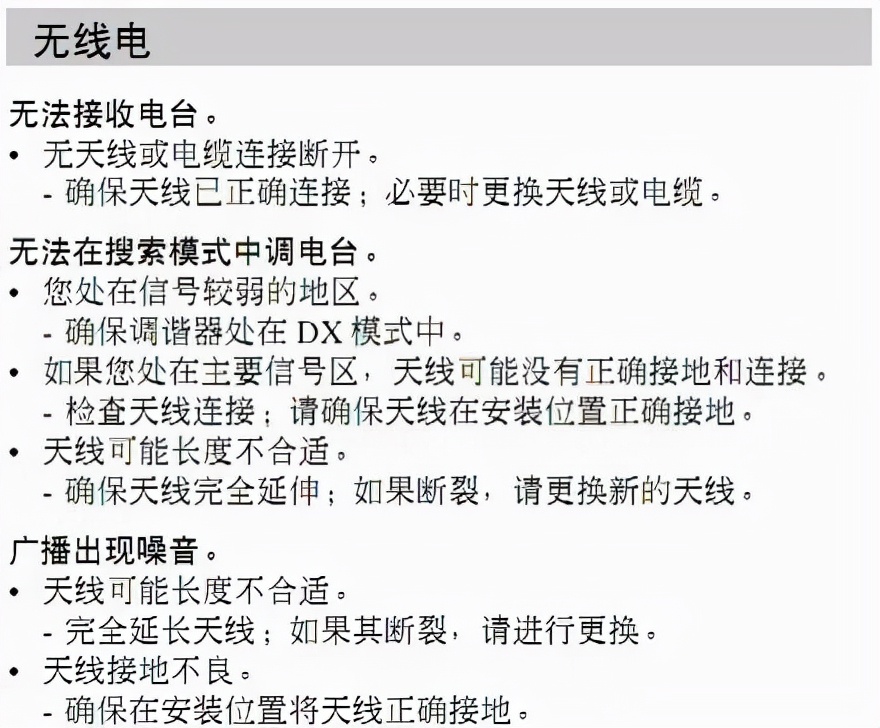

无线电问题

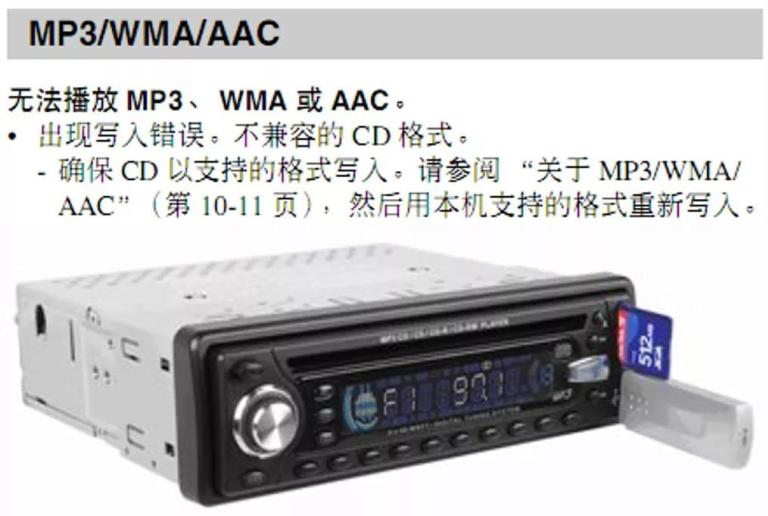

CD问题

便携式音源问题

---

以上就是今天课程——《汽车音响改装从入门到精通》：汽车音响安装施工（2）主机安装与调试的全部内容。下节课将为各位同学带来第十五课：汽车音响安装施工（3）扬声器安装与调试，欢迎大家准时收看。
